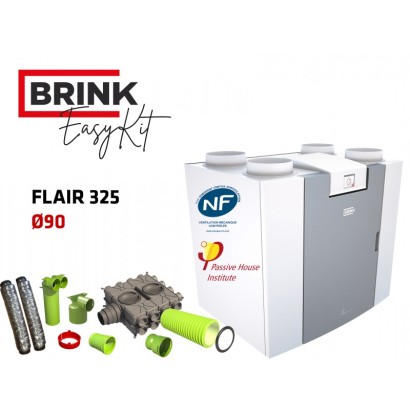

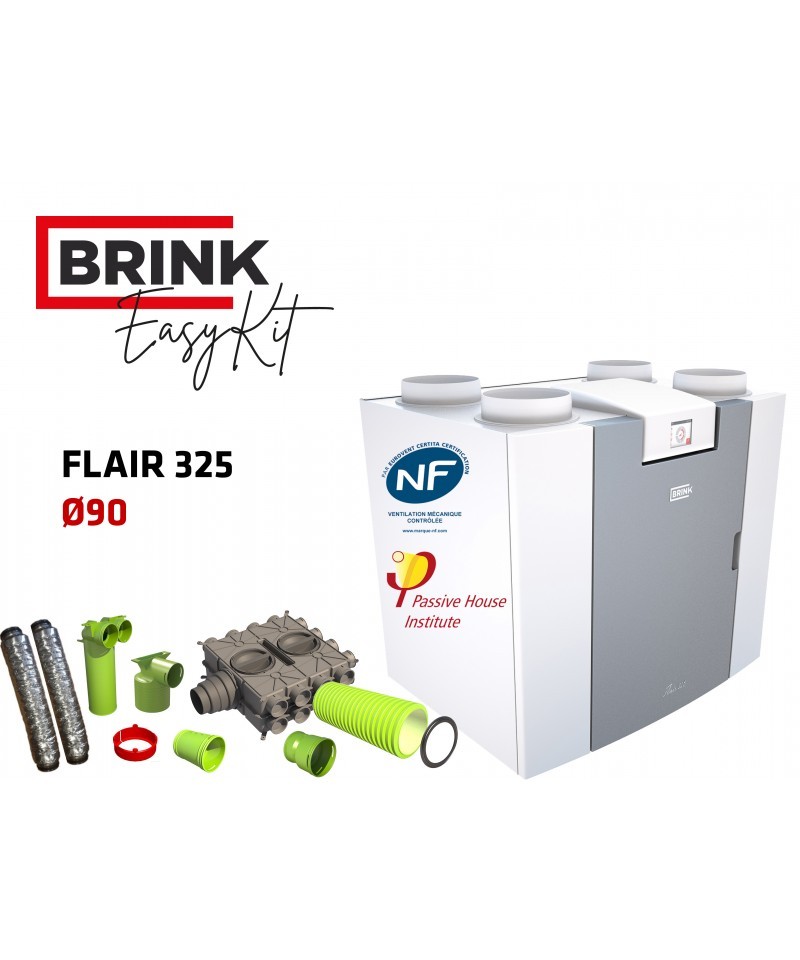

EasyKit FLAIR 325 - Réseau DN 90 mm [- VMC Double flux haut rendement

Plus d'informations

>> PROMOTION JUSQU'AU 31 MARS 2025 <<

1. Ses atouts

Consommations moteurs les plus faibles du marché (0.15 Wh/m3 selon EN13147-7 et 0.21 Wh/m3 selon PassivHaus Institute)
Rendements thermiques élevés, 92.5% selon EN 13147-7 et 91% selon PassivHaus Institute
Domaine d’emploi large étendu de T2 à T5+
Moteurs de ventilateurs très basse consommation, uniques et innovants à débit constant utilisant la technologie développée en partenariat avec EBM
Fonctionnement ultra silencieux
Pré-chauffeur électrique de série
By pass 100 % automatique de série
Alarme encrassement filtres
Nombreuses possibilités de régulation
Mise en service «Plug & Play»
Modularité des raccordements (dessus/dessous)
Pose murale (tampons anti-vibratoires) ou au sol sur châssis
Entretien simple et facile
Construction robuste

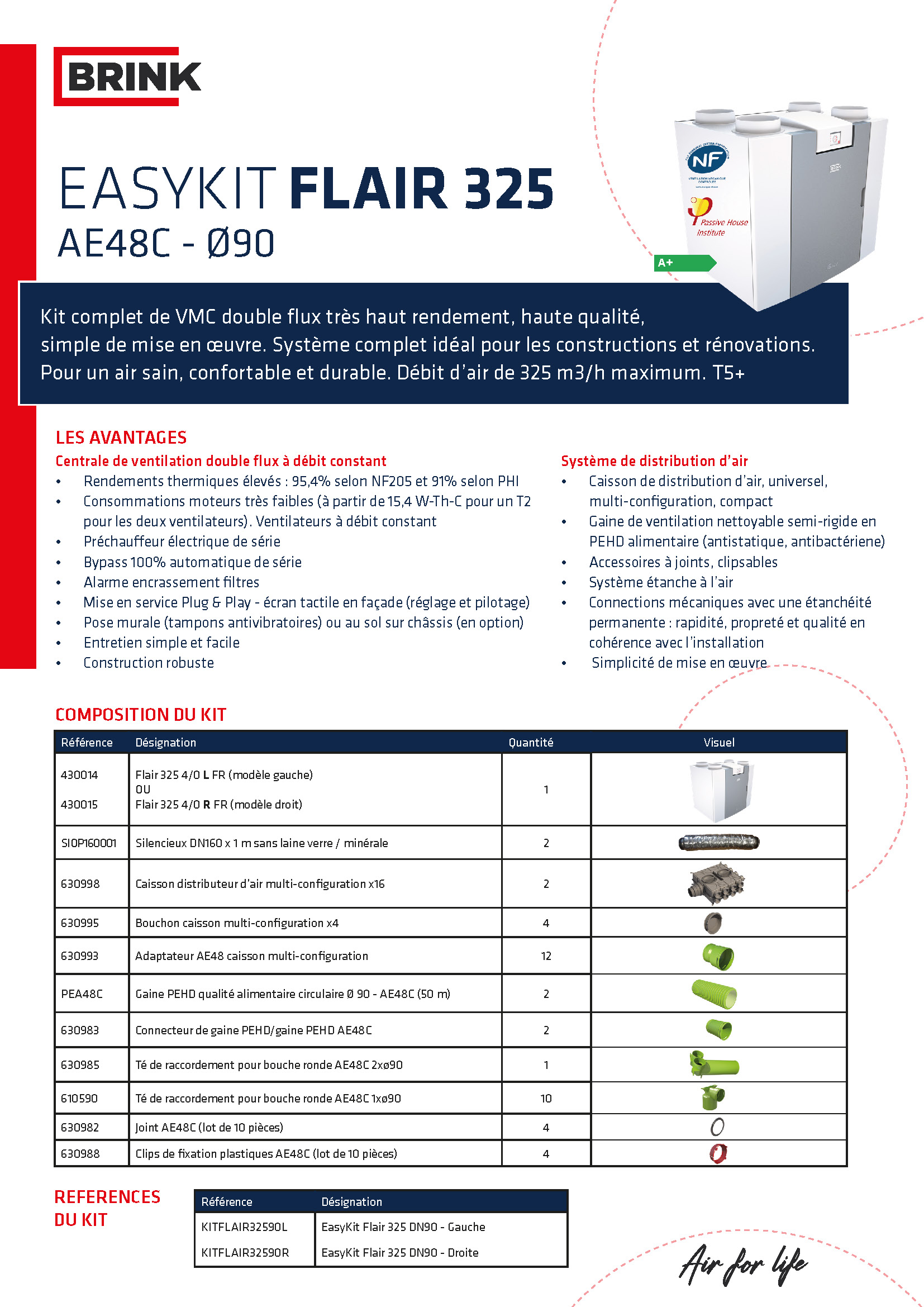

2. Composition du kit :

1 Flair 325 4/0 L ou R (modèle gauche ou droite) - Ref 430014 ou 430015
2 silencieux DN160 sans laine de verre / minérale - Ref SIOP16001
2 caissons de distribution multi-configurations x16 - Ref 630998
4 lots de bouchons pour caisson multi-configurations (lot de 4 pièces) - Ref 630995
12 adaptateurs DN90 pour caisson multi-configurations - Ref 630993
2 couronnes de gaine PEHD qualité alimentaire circulaire DN 90 mm (50 m) - Ref PEA48C
2 connecteurs de gaine PEHD / gaine PEHD DN 90 mm - Ref 630983
1 té de raccordement pour bouche ronde Cuisine 2 x DN 90 mm - Ref 630985
10 tés de raccordement pour bouche ronde 1 x DN 90 mm - Ref 610590
4 lots de clips de fixation plastique DN 90 mm (lot de 10 pièces) - Ref 630988
4 lots de joints DN 90 mm (lot de 10 pièces) - Ref 630982

3. Caractéristiques techniques

Réf.	Désignation	Version
KITFLAIR32590L	Kit Flair 325 4/0 L FR + Réseau DN 90 mm	Gauche
KITFLAIR32590R	Kit Flair 325 4/0 R FR + Réseau DN 90 mm	Droite

Echangeur de chaleur

De série, échangeur de chaleur contre-courant à flux croisés en matière synthétique (fabrication Brink Climate Systems, Holmak TST35)

Ventilateurs

Technologie de ventilation à débit constant, ventilateur centrifuge à courant continu à aubes inclinées vers l’arrière équipé d’un anémomètre assurant une mesure de débit d’air très précise : débit constant assuré, confort acoustique amélioré, consommations électriques réduites, maintenance facilité, qualité d’air optimale. Technologie développée en partenariat avec EBM.

Filtres G4 (F7 en option)

Options régulation

De série :

Ecran tactile avec assistant de maintenance et mise en service intégré changement vitesses.

En option : Ecran tactile déporté

Air control

En option : avec débit de pointe minuté 30 minutes :

Sans-fil 2 ou 4 vitesses avec indicateur de filtres (indicateur directement sur appareil de ventilation) via clé USB
Filaire eBus avec régulation électronique hebdomadaire 4 vit. et indicateur encrassement filtres
Filaire RJ12 4 vitesses avec indicateur d’encrassement de filtres

En option : Régulation complémentaire sans débit de pointe minuté 30 minutes :

Filaire RJ12 3 vitesses sans indicateur d’encrassement de filtre (indicateur directement sur appareil de ventilation)

En option : Régulation du débit d’air selon les besoins à l’aide d’un capteur d’humidité et/ou CO2

Bypass

Bypass motorisé automatique de série 100% étanche pour les saisons chaudes d’été. Système de détection de la saison afin d’éviter l’ouverture du bypass en plein hiver.

Protection antigel

Pré-chauffeur électrique de série : ventilation équilibrée obtenue en continu.

Montage

Montage mural (tampons antivibratoires). Siphon sec livré de série.
A installer en local isolé
4 Piquages mâles avec joints DN 160

Programmation

Menu utilisateur : consultation des vitesses de ventilation, débit d’air, alarme de filtre, pression du réseau d’air, T°C intérieure et extérieure, état du Bypass et pré-chauffeur électrique.
Menu installateur : accès aux réglages de l’appareil (T°C de bypass, débit d’air)
Mise en service « Plug and Play » grâce à la technologie innovante de débit constant EBM
Communication : eBus - Modbus - RJ12 - USB pour régulation sans fil - 24V

Construction

Interne étanche en EPS. Externe en acier galvanisé recouvert d’une peinture thermolaquée RAL 9016

Options disponibles via carte électronique Option Plus (à commander séparément)

Connexion internet (W)Lan
Pré-chauffeur complémentaire ou réchauffeur électrique de 1kW
Entrée 0-10 Volts pour pilotage domotique externe
Pilotage d’un puits canadien aéraulique ou hydraulique possible

Ecran tactile de base

Le panneau de commande sur la VMC permet d'actionner les fonctionnalités suivantes:

Menu utilisateur

Contrôle manuel des 4 vitesses avec marche-arrêt
Affichage des débit d'air soufflé et extrait
Affichage de la pression des réseaux
Affichage température air neuf extérieur et air extrait
Affichage remplacement filtres, défauts
Assistant d'installation

Menu installateur

Réglage température du by-pass automatique
Réglage des points de consignes des sondes hygro, CO2
Réglage des débits air soufflé et extrait
Réglage des températures de consigne pour le préchauffage. Post chauffage de 1kW uniquement sur la version Plus

Garantie BRINK : 2 ans
