KWL EC 340 D version 3.0 - Gamme passive - Montage plafonnier - VMC Double flux Très Haut Rendement - Helios

KWL EC 340 D version 3.0 - Gamme passive - Montage plafonnier [- VMC Double flux Très Haut Rendement - Helios]
Précédent Suivant

Marque : HELIOS

    Type : VMC Double flux

3 339,90 € HT.

-20%

4 174,88 € HT.

4 007,88 € TTC

-20%

5 009,86 €TTC.

Plus d'informations

1. Ses atouts

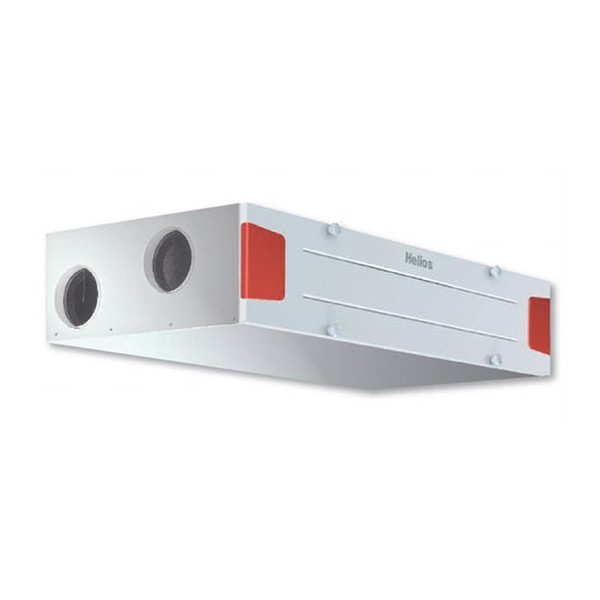

Groupe double flux compact à récupération d’énergie pour la ventilation centralisée des appartements et maisons individuelles.

Testé selon EN 13 141-7, certification PassivHaus en cours.

VMC certifiée NF.

Doté de la nouvelle régulation innovatrice Helios easyControls, pour le pilotage par serveur Web via un réseau local ou Internet.

Equipé d’un échangeur à haute efficacité en Alu/PE et de moteurs EC à basse consommation.



2. Gamme



Réf.
Désignation
Echangeur
40059
KWL EC 340 D R
Alu/PE
40060
KWL EC 340 D L
Alu/PE



Modèle R : entrées d'air à droite

Modèle L : entrées d'air à gauche

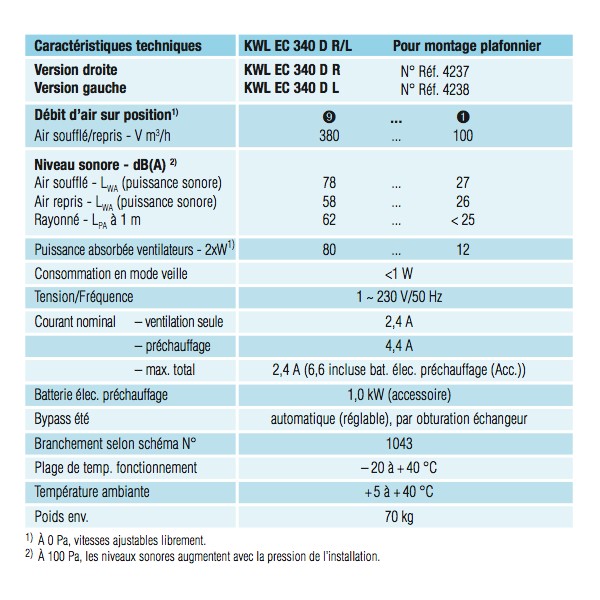

3. Caractéristiques techniques



CAISSON

Panneaux double-peau en tôle acier galvanisé avec isolation périphérique thermique et phonique épaisseur 20 mm. Revêtement peinture époxy blanc sur les tôles intérieures et à l’extérieur sur le panneau d’accès uniquement. Nettoyage et entretien aisés. Panneau latéral amovible pour faciliter l’accès aux éléments intérieurs.



ECHANGEUR A PLAQUES

A contre-courant, grande surface d’échange pour un rendement exceptionnel. Construction robuste en aluminium/PE (Polyéthylène), rendement jusqu’à >90 %.



VENTILATION

L’introduction et l’extraction de l’air sont assurées par deux ventilateurs centrifuges équipés de moteurs EC à faible consommation. Facilement démontables pour un nettoyage éventuel.



RACCORDEMENT CONDUITS

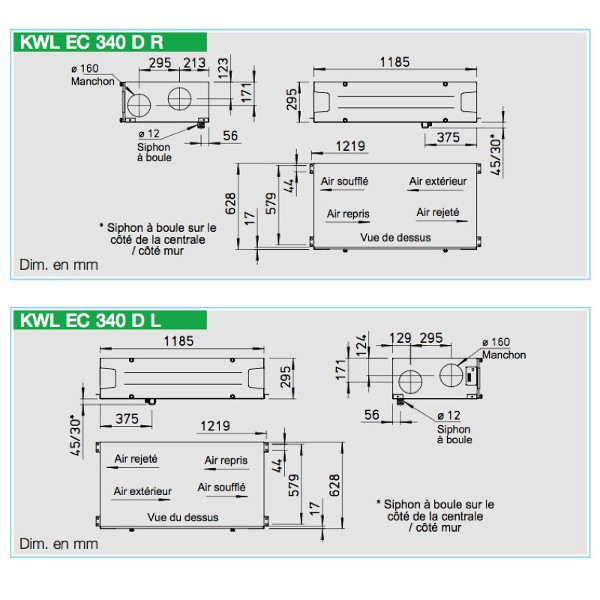

Raccordement sans croisement pour air extérieur/rejeté/repris/soufflé par piquages DN 160 de chaque côté de l’appareil. Liaison KWL/conduit avec raccord à joint (accessoire RVBD 160).



EVACUATION DES CONDENSATS

Sortie en partie basse. Siphon à boule fourni de série. A raccorder sur site au réseau des EP/EU.



FILTRES A AIR

Filtre G4 sur l’air extérieur fourni de série, filtre fin anti-allergène F7 en option. L’échangeur de chaleur est protégé, côté air repris par un filtre G4.



FONCTIONNEMENT ETE

Equipé de série d’une commande de bypass automatique par obturation de l’échangeur.



PROTECTION ANTIGEL ECHANGEUR

Livrée de série, elle régule automatiquement le débit de l’air soufflé. Une batterie électrique optionnelle (accessoire type KWL-EVH 340 D) peut aussi être montée dans le caisson (voir plus bas).



HELIOS easyControls

L’équipement en série des groupes double flux KWL®, avec la régulation Helios easyControls, permet de connecter la machine sur le réseau informatique local. Le pilotage du KWL est réalisé simplement via le menu Helios easyControls sur le navigateur Web avec un PC, raccordé sur le réseau LAN, une tablette ou un smartphone, sur le réseau Wi-Fi, ou à distance via Internet.
Paramétrages possibles:

•  CAD (Commande à distance) numérique et commutateur à 3 positions (accessoires KWL-BE, -BEC).
•  Sondes de qualité d’air pour la régulation automatique du débit (accessoires KWL-CO2, -FTF, -VOC).
•  Intégration à un réseau GTC/GTB ou domotique via l’interface standard MODBUS ou KNX (en option).



RACCORDEMENT ELECTRIQUE

Alimentation électrique fixe par câble 3x1,5 mm2 (long. app. 2 m) sertis. Connexion pour raccordement CAD, sondes, MODBUS et LAN sur fiche externe.



ACCESSOIRES

Le groupe KWL EC 220 D peut être complété avec les accessoires suivants :



Liaisons de raccordement

Liaisons KWL/conduit avec raccord à joint (accessoire RVBD 160) pour chacun des 4 piquages de la VMC.




15064-small_default.jpgCommutateur à 3 positions

– Trois vitesses de fonctionnement par interrupteur à glissières.
– Vitesses réglables au choix, dans la limite de la plage de fonctionnement.
– Rapport des vitesses air soufflé et air repris ajustable avec un décalage de ±20 %.
– Mesure de la tension de commande directement sur le commutateur.
– Compatible avec horloge hebdomadaire (accessoire WSUP/ WSUP-S, Réf. N° 9990/9577), permet par ex. de programmer un fonctionnement nocturne.
– Témoin lumineux des conditions de fonctionnement (encrassement des filtres, température de soufflage <+5 °C, défauts et maintenance).


15063-large_default.jpgCommande à distance Numérique, didactique

– Assistance à la mise en route.
– Sélection du mode de fonctionnement (auto/manu, vitesse 1-4).
– 4 vitesses réglables au choix, dans la limite de la plage de fonctionnement.
– Réglage programme hebdomadaire ventilation et chauffage.
– Réglage paramètres CO2, COV et hygrométrie.
– Affichage mode de fonctionnement, remplacement filtres, compteur horaire, défauts.
– Verrouillage CAD.



Batterie électrique antigel

Kit batterie électrique pour le préchauffage de l’air extérieur. Evite le givrage de l’échangeur de la VMC KWL Hélios EC 340 D par températures négatives. Montage simple et rapide, connexions avec détrompeur. Option indispensable pour maisons passives. Puissance: 1000 W. (ref KWL-EVH 340 D)


15065-large_default.jpgModule KNX/EIB

Pour le raccordement du groupe sur un réseau domotique en KNX/EIB.




15070-large_default.jpgSondes de qualité d’air

Pour un fonctionnement automatique, une meilleure qualité de l’air et plus d’économies d’énergie. Trois sondes sont disponibles pour mesurer la concentration de CO2, COV ou HR (hygrométrie).



15066-large_default.jpgModule d’extension

Pour le branchement d’accessoires, tels que clapet motorisé, puits canadien pour le préchauffage de l’air ou batterie de chauffage (à eau ou électrique, puissance max. 2,6 kW, 230 V, 50 Hz).



6585-large_default.jpg5914-large_default.jpgChauffage

Helios easyControls peut commander une batterie de chauffage électrique (accessoire EHR avec KWL-LTK) ou à eau (accessoire WHR avec WHSH et KWL-LTK), raccordés sur le module d’extension (accessoire KWL-EM). Les températures de soufflage sont programmables sur l’horloge hebdomadaire.
Helios easyControls autorise également le fonctionnement d’une batterie de chauffage à eau chaude en mode autonome, pilotée par une régulation indépendante (accessoire WHST 300 T38).




Garantie Hélios : 1 an
Délai de livraison : 3 à 10 jours suivant stock. Nous contacter.
Made%20in%20Germany.jpgFabriqué en Allemagne
Etude.jpgEtude et devis avec réseau PEHD sur demande. Envoyez-nous vos plans et coordonnées téléphoniques sur notre adresse mail
Voir le site Helios (fiches produits et notices)
